FCD防触电试验装置简要介绍

2020-03-25 11:47:50

次

FCD防触电试验装置简要介绍：

一、产品描述

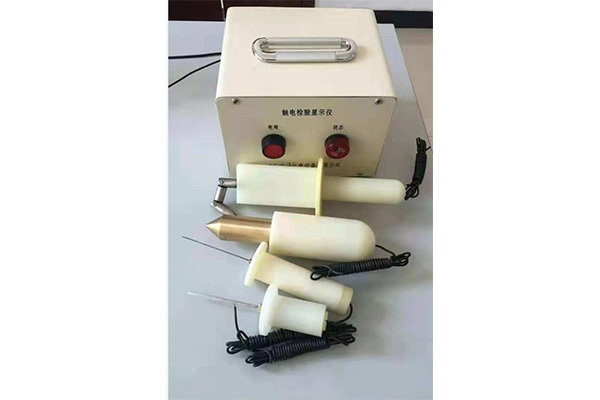

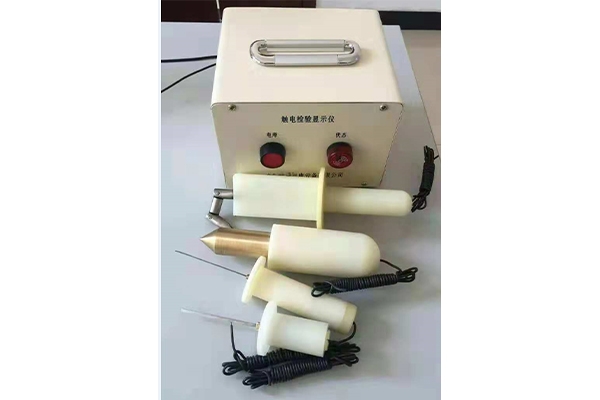

电器检测设备厂家认为FCD防触电试验装置专门做电器类产品防触电保护试验的试验设备。

其中包括：标准直、弯触指及配电指示箱。

其原理为：利用金属的导电特性，在安全电压～42V的情况下，用标准试验指探触试件的每一个人体可能触及的位置，利用蜂鸣器及指示灯来判断试件是否合格。

FCD标准试验指完全模拟人的手指，前端金属模拟手指采用不锈钢材质制造，具有耐腐蚀、耐磨损的特点，确保了试验的准确度；防护板及手柄部位采用绝缘效果较好的尼龙制作，手感好且安全、可靠。

三、使用方法

1.将符合标准要求的导线一端连接到配电指示箱的端子“L”上，另一端连接到被试件的带电部件上；（注：应保证被试件上的所有带电部件均短接）

2.根据具体试验项目，将标准直触指或弯触指连接到配电指示箱的端子“N”；

3.将标准试验指直接触及带电部件，以检验试验线路是否正常，若蜂鸣器及指示灯发出警报，则线路正常，按配电指示箱上的复位按钮解除警报，反之，检查试验线路；

4.将被试件按正常使用要求安装；

5.接通配电指示箱电源，用标准试验指探触试件的每一个人体可能触及的位置；

6.如果蜂鸣器及指示灯发出警报，则说明试验指触及带电部件，试验结果判定为不合格；反之，则合格。

四、注意事项

试验时，按标准要求接入更小横截面积的导线进行试验，然后再接入更大横截面积的导线进行复试。
